WANDANEELE KS 1150 TL IPN

KS1150 TL ist ein Wandpaneel mit labyrinthförmiger Fugengeometrie

Die Verlegung kann sowohl Horizontal als auch Vertikal erfolgen
Das Element mit Labyrinthfuge erreicht eine Feuerwiderstandsdauer von 30 Minuten (EI 30 nach DIN EN 13501-2) und kann in Bereichen eingesetzt werden, die eine hohe Anforderung an die Wärmedämmung, Tragverhalten sowie den Brandschutz haben.
Im Gegensatz zu Mineralwolle weist das KS1150 TL mit IPN-Dämmkern nicht nur hervorragende brandschutztechnische Eigenschaften auf, sondern auch ein ausgezeichnetes Dämmverhalten.
ideal für Kühlzellenbau

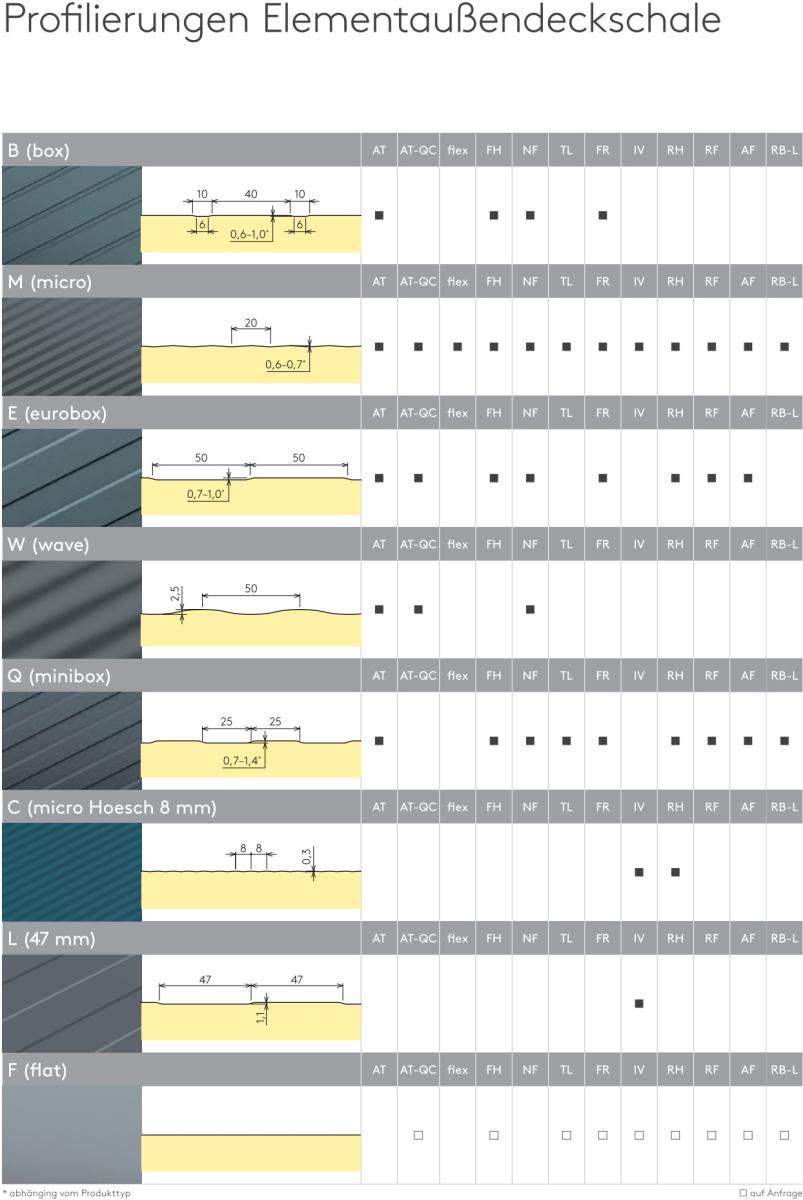

PROFILIERUNGEN AUSSENSEITE

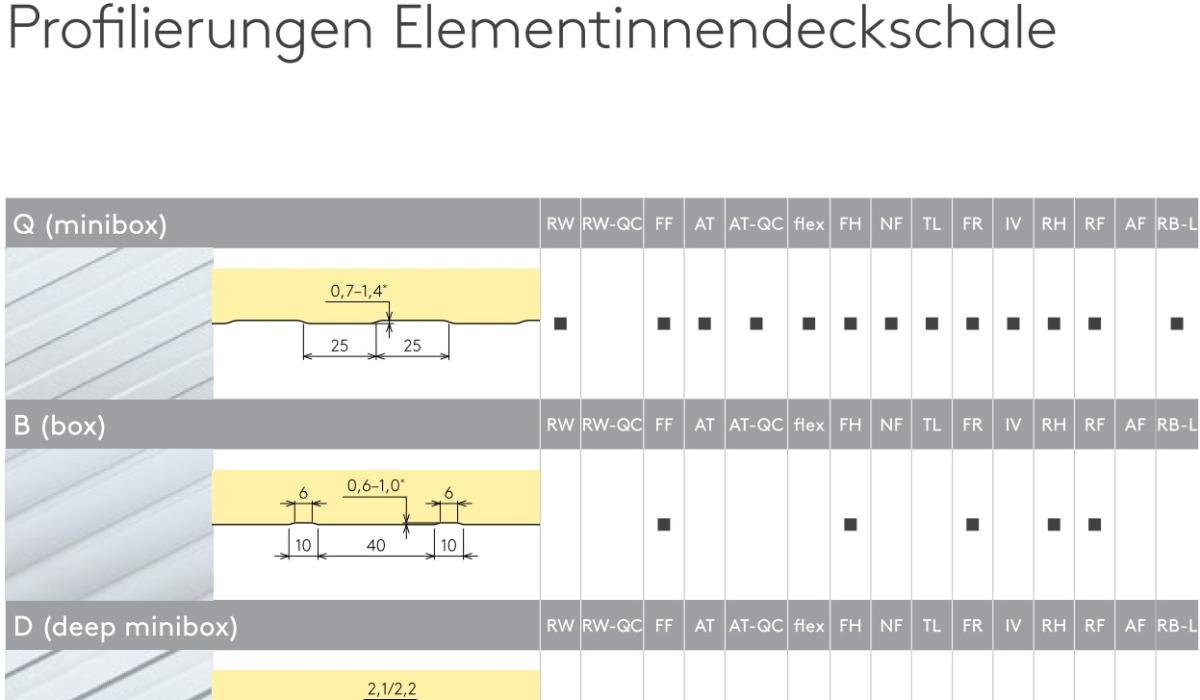

PROFILIERUNGEN INNENSEITE

TECHNISCHE DETAILS

Kern:	Das KS1150 TL ist wahlweise mit einem Dämmkern aus geschlossenzelligem Firesafe IPN-Schaum erhältlich. Der Dämmkern ist gesundheitlich unbedenklich, verfügt über Null-Ozonabbaupotential und ist FCKW / HFCKW-frei. Der Polyurethan-Hartschaum reagiert chemisch neutral und bietet für Schimmel und Fäulnis keinerlei Nährböden. Er ist geruchsneutral und für Aufenthalt und Gesundheit unbedenklich.
Oberflächen:	Oberflächenbehandelter Stahl mit einer Z275 Zinkauflage nach DIN EN 10147 bei den Beschichtungssystemen Spectrum, Polyester, PVDF und Foodsafe.
Blechstärken:		Standardblechdicke Außen 0,60 mm. Standardblechdicke Innen 0,40 mm. Andere Blechdicken sind auftragsbezogen lieferbar.
Beschichtung:		15my, 25my PE-Beschichtung in versch. RAL-Farben oder PVDF- Beschichtung
		Organische Beschichtungssysteme – Äußere Deckschicht Polyester 25µm (Standard) Polyester ist ein universelles, wirtschaftliches Beschichtungssystem, welches sich durch eine gute Farbbeständigkeit auszeichnet. Die Standardschichtdicke dieser Beschichtung beträgt 25 μm. SpectrumTM (Standard) Spectrum verfügt über eine Schichtdicke von 60µm und eine leicht granulierte Oberflächenstruktur. Das System bietet ausgezeichnete Alterungs- & Witterungs-beständigkeit, hervorragenden Korrosionsschutz und UV-Widerstand sowie hohe Farb- & Glanzgradbeständigkeit (kein Auskreiden). Die hohe Umformbarkeit und der hervorragende Widerstand gegen mechanische Beschädigungen komplettieren die Eigenschaften. Spectrum ist frei von Chlor, Phtalaten und Weichmachern und ist 100 % recyclebar. Weitere Beschichtungssyteme sind auftragsbzeogen möglich.
		Organische Beschichtungssysteme – Innere Deckschicht Dünnbeschichtung DU Polyesterbeschichtung mit einer Nennschichtdicke von 15μm. Der Standardfarbton ist grauweiß (ähnlich RAL 9002). Standard Polyester - PES Polyester ist ein universelles, wirtschaftliches Beschichtungssystem, welches sich durch eine gute Farbbeständigkeit auszeichnet. Die Standardschichtdicke beträgt 25 μm. Lebensmittelechte Beschichtung 150 μm starke, chemisch träge Polymerfilmbeschichtung für den Inneneinsatz in Kühlräumen, lebensmittelverarbeitenden Betrieben und Gebäuden mit erhöhten hygienischen Anforderungen. Der Standardfarbton ist weiß. Andere Beschichtungssysteme der inneren Deckschicht sind auf Anfrage verfügbar.

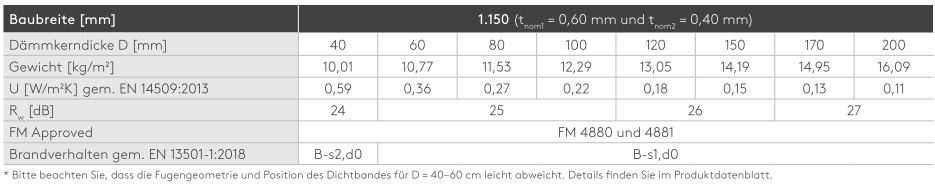

Dicken/mm:			100	120	150	170	180	200
W/ m²K			0,22	0,19	0,15	0,13	0,12	0,11
Kg/m² Stahl 0,6+0,4			12,49	13,29	14,19	14,95	15,33	16,09
Kg/m² Stahl 0,6+0,6
Spannweite
Bewertetes Schalldämmaß R’w [dB]			26	26	26	26	26	26
Baubreite:		1150 mm
Längen:		2 bis 13,5m
Brandverhalten		B; s1; d0 Das Brandverhalten des FIREsafe IPN-Dämmkerns wurde gemäß EN-13501-1 in die Klasse B-s1,d0 eingestuft. Dämmkerndicke [mm] Feuerwiderstandsdauer gemäß DIN EN 13501-2 Außenwand Innenwand 100 EI30 120 150 170 180 200
Zubehör:		Bodenschienen aus PVC, CrNi oder verzinktem und lackiertem Stahlblech Kehlleisten aus PVC od. Alu für Innenecken (Euro-Hohlkehle) Außenwinkel aus Stahlblech oder CrNi- Kantenschutz
Verbindung		Werkseitiges Dichtband KS1150 TL verfügt über ein werkseitig angebrachtes Dichtband im Längsstoß.
Die Spannweitenangaben für Decken sind ungefähre Richtwerte mit 100Kg Belastung. (Mannlast)
U - Wärmedurchgangskoeffizient W/ m²K ermittelt gemäß DIN EN 14509 (inkl. Fugenverluste)

TOLERANZEN (gemäß DIN EN 14509, Anhang D)

Elementlänge
Elementlänge l ≤ 3000mm	± 5mm
Elementlänge l > 3000mm	± 10mm
Elementbreite	± 2mm
Elementdicke
Elementdicke d ≤ 100mm	± 2mm
Elementdicke d > 100mm	± 2 %
Rechtwinkligkeit der Schnittkante s ≤ 0,6% der Elementbreite
Längs- & Querwölbung
2mm/m Länge, jedoch nicht mehr als 10mm
8,5mm/m Breite bei ebenen Profilen – h ≤ 10mm
10mm/m Breite bei anderen Profiltiefen – h > 10mm

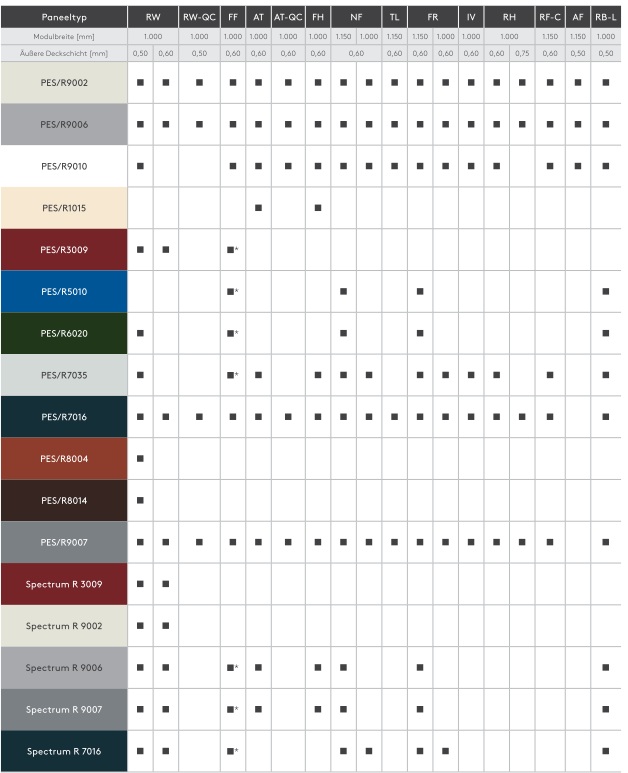

FARBEN:

VERPACKUNG:

Die Elemente werden in unseren Produktionsstätten so verpackt, das sie einen längeren Transport ohne Beschädigung überstehen. Die Außenseiten werden mit Polystyrolstreifen oder Kanthölzern geschützt, das Paket wird in Wickelfolie eingehüllt.

Die Elementanzahl pro Paket ist abhängig von der Dicke und der Gesamtlänge der Elemente. Die aufgeführten Tabellenwerte verstehen sich als Richtwerte. Die Angaben reduzieren sich bei außergewöhnlich hohen Lieferlängen. Die typische Pakethöhe beträgt 1 100 mm. Die Werte in der Tabelle beziehen sich auf Elementlängen von 8 m.

Das Maximalgewicht beträgt 3 000 kg.

Dämmkerndicke (mm)	100	120	150	170	180	200
Elementanzahl pro Paket	11	9	7	6	6	5

ANLIEFERUNG:

Die Elementanlieferung erfolgt mittels LKWs direkt an die Baustelle, sofern nicht anders vereinbart. Die Entladung unterliegt dem Auftraggeber bzw. Verleger.

MONTAGE:

Bei der Verlegung der Elemente ist die “Richtlinie für die Planung und Ausführung von Dach-, Wand - & Deckenkonstruktionen aus Metallprofi ltafeln“ des IFBS zu beachten.
